同步带轮 的规格型号比较多，铭成為您列举一些规格型号表格

同步带是以钢丝绳或玻璃纤维為强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形带轮啮合。同步带传动时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。

 同步带传动具有以下特点：

（1）传动准确，工作时无滑动，具有恒定的传动比；

（2）传动平稳，具有缓冲、减振能力，噪声低；

（3）传动效率高，可达 0.98，节能效果明显；

（4）维护保养方便，不需润滑，维护费用低；

（5）速比范围大，一般可达 10，線速度可达 50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；

（6）可用于長距离传动，中心距可达 10m 以上。

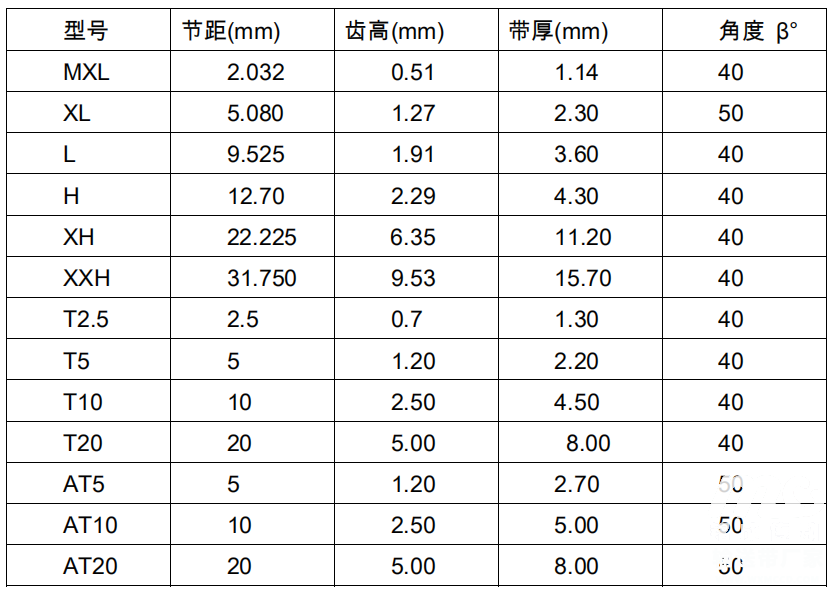

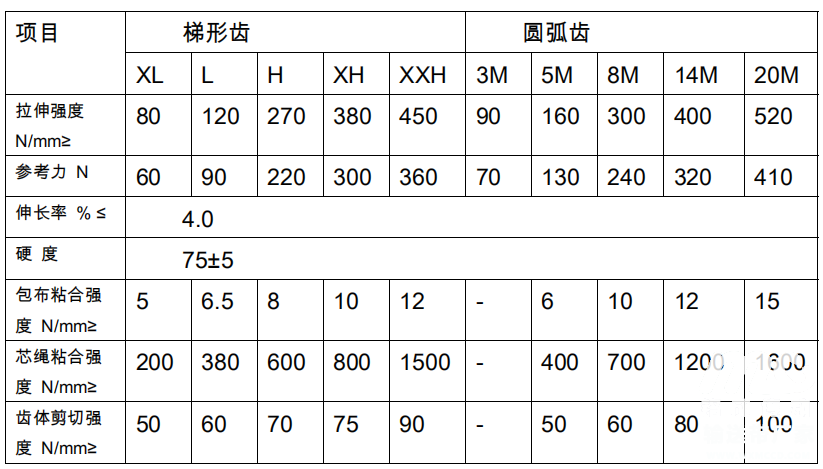

工业同步带的型号：

“T”型齿工业用同步带

圆弧齿工业用同步带

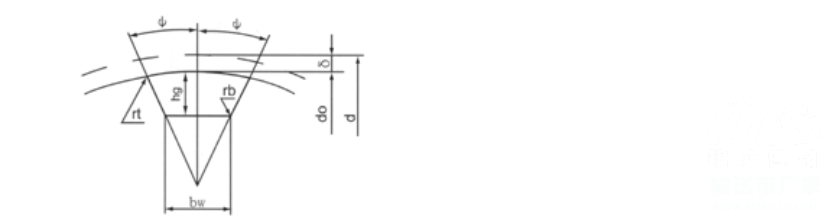

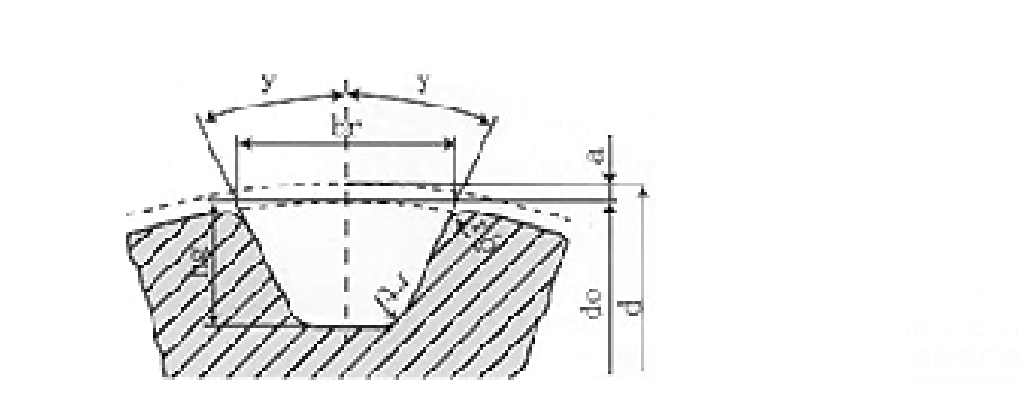

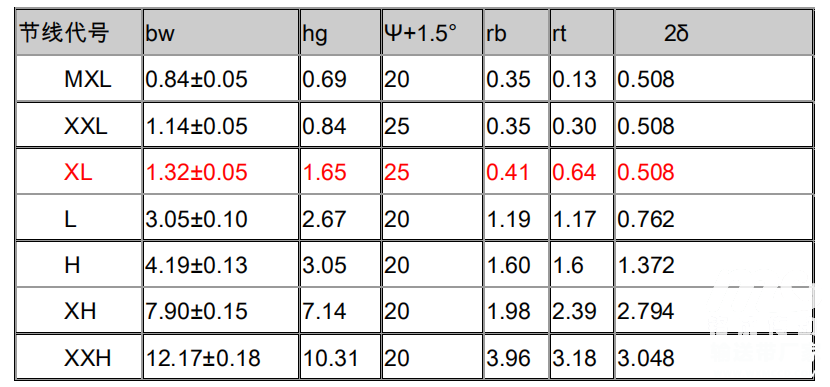

齿轮直边齿形尺寸和公差 单位


MXL--最轻型； XXL--超轻型； XL--特轻型； L--轻型； H--重型； XH--特重型； XXH--超重型。同步带的标记為：带長代号 带型 带宽代号。

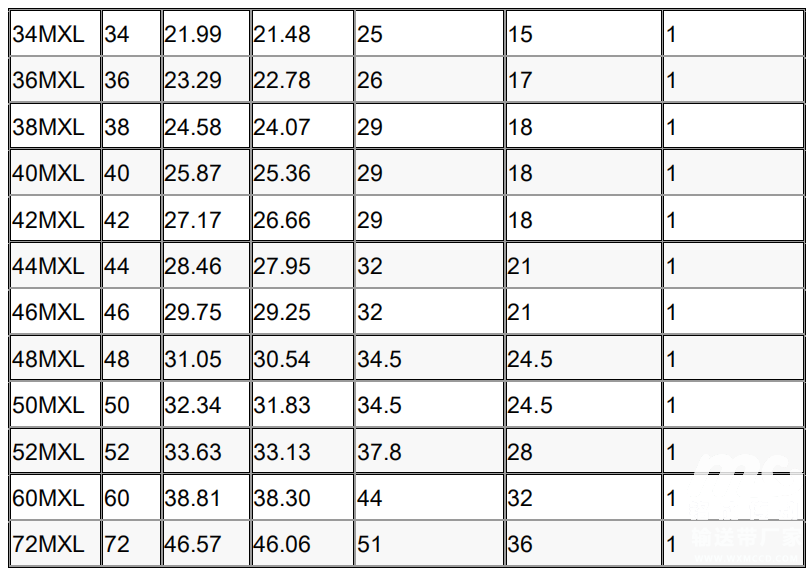

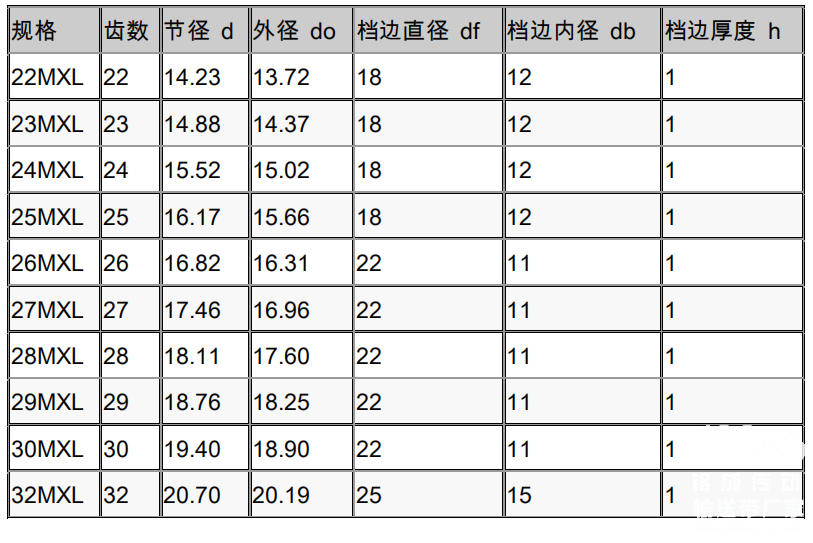

MXL 型同步带轮尺寸表      单位：(mm)

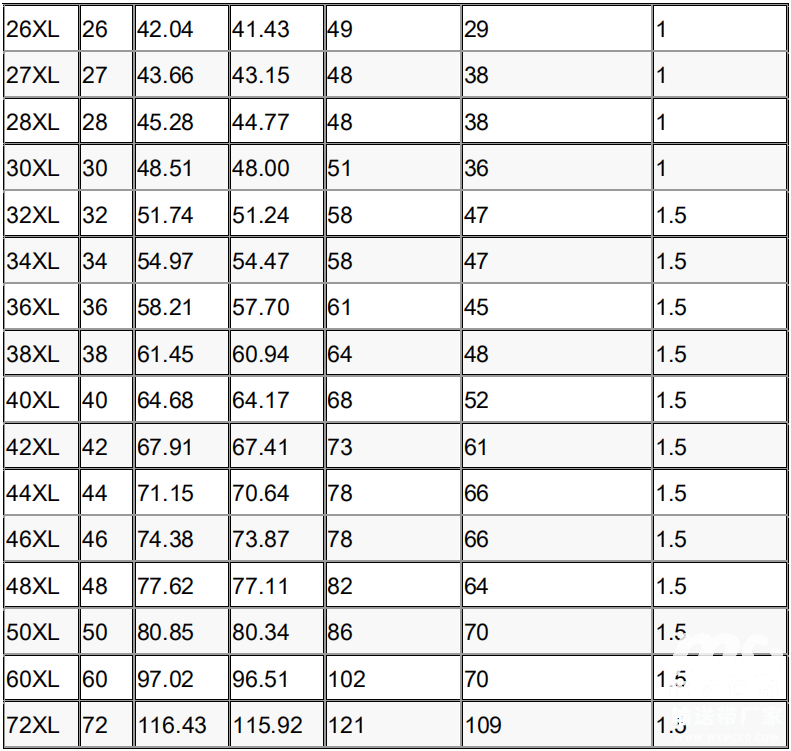

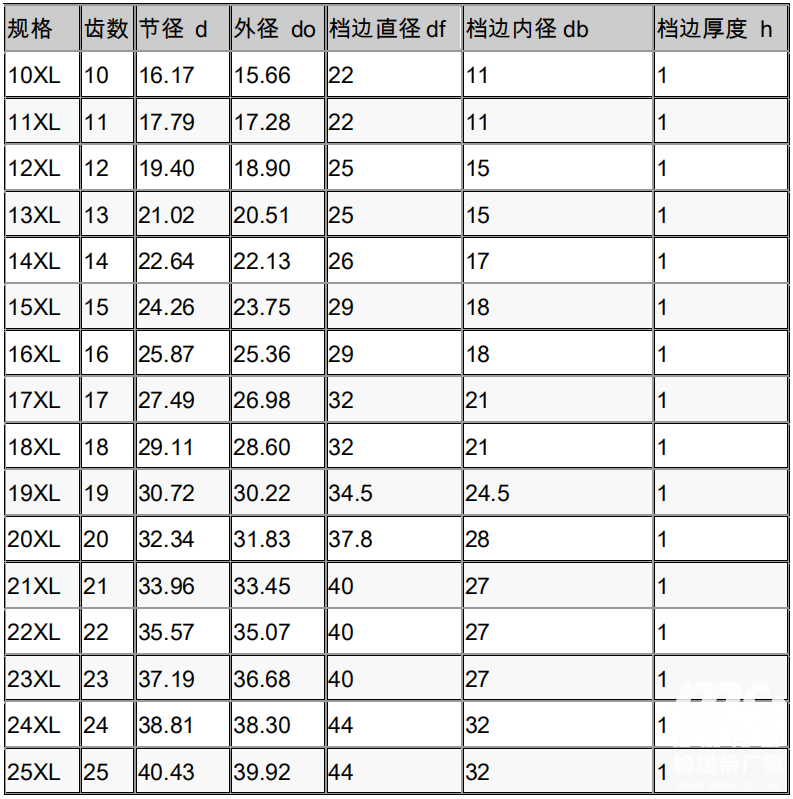

XL 型同步带轮尺寸表 单位：(mm)

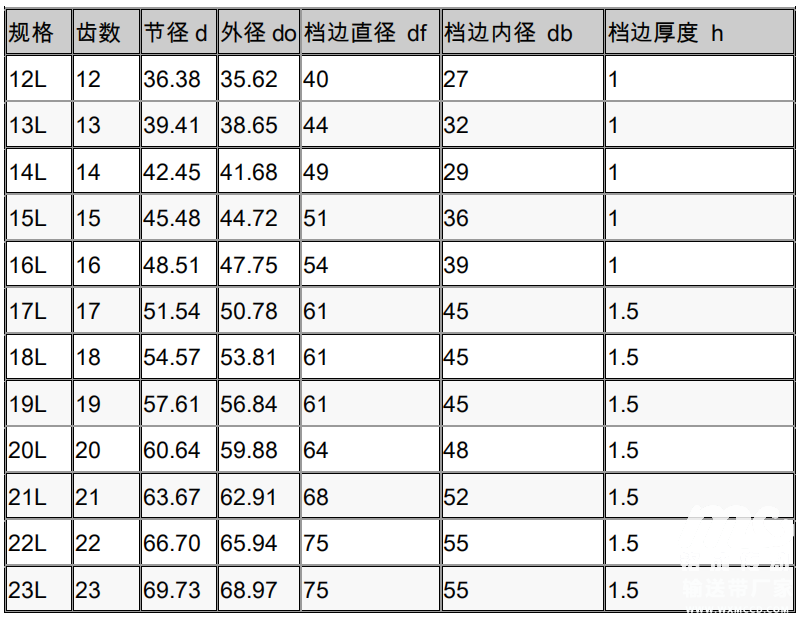

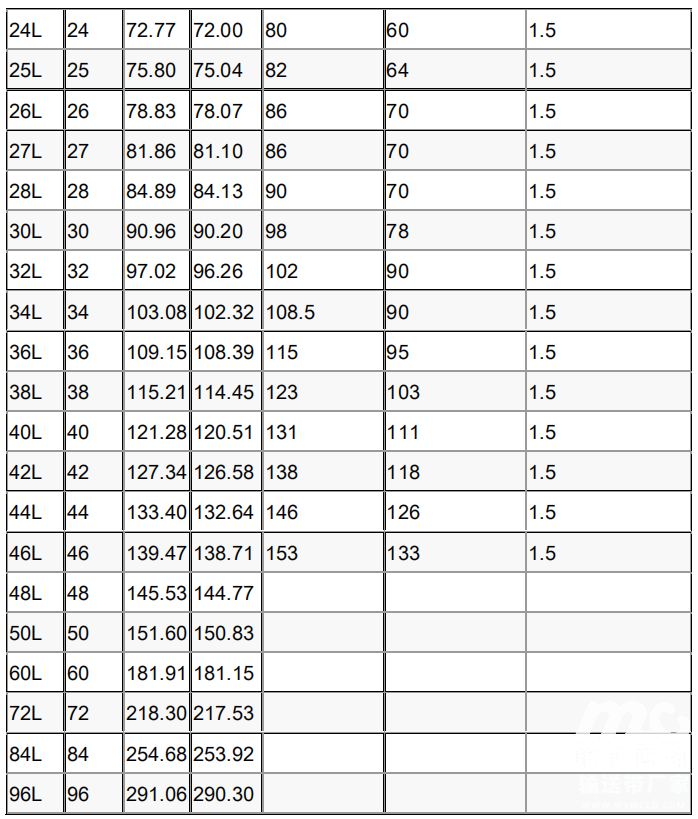

L 型同步带轮尺寸表 单位：(mm)

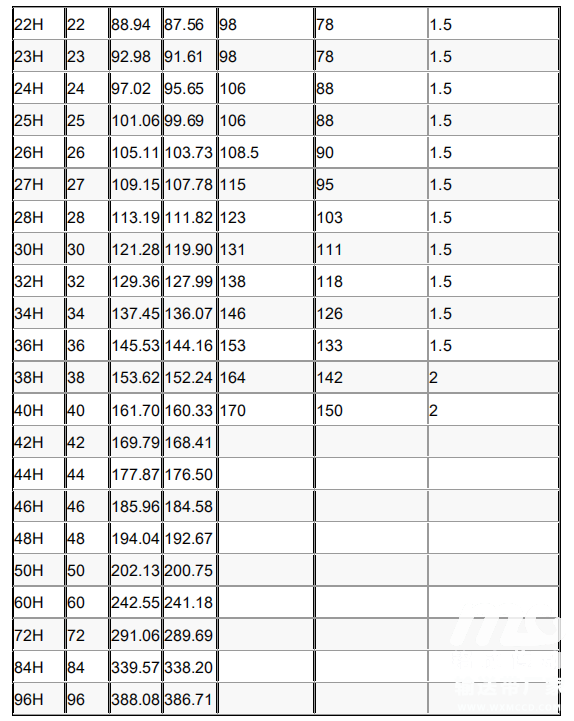

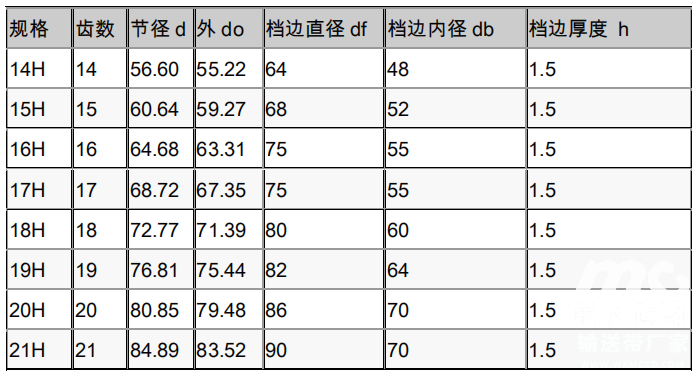

H 型同步带轮尺寸表 单位：(mm)

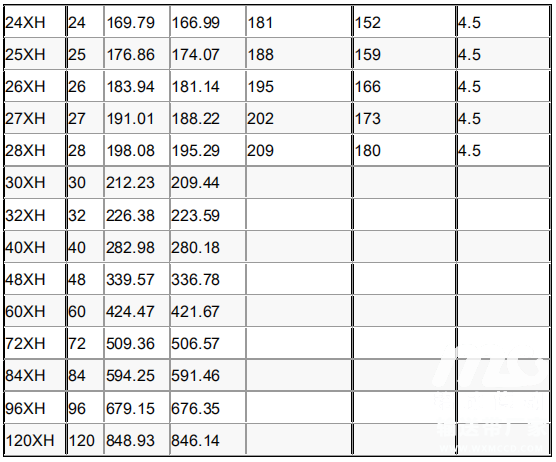

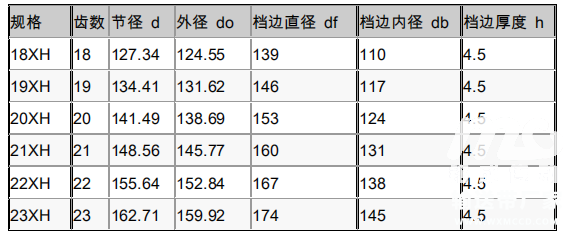

XH 型同步带轮尺寸表 单位：(mm)

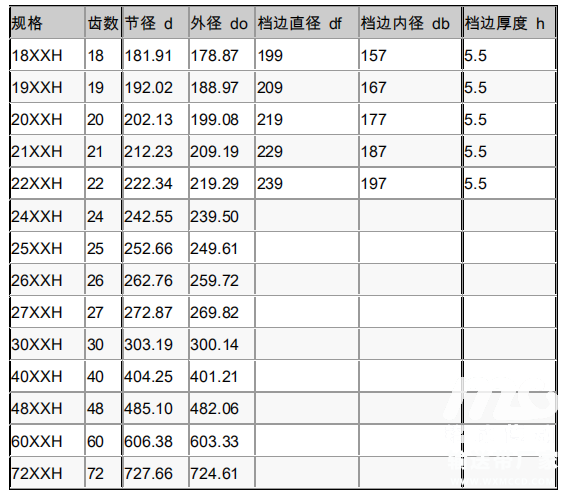

XXH 型同步带轮尺寸表 单位：(mm)

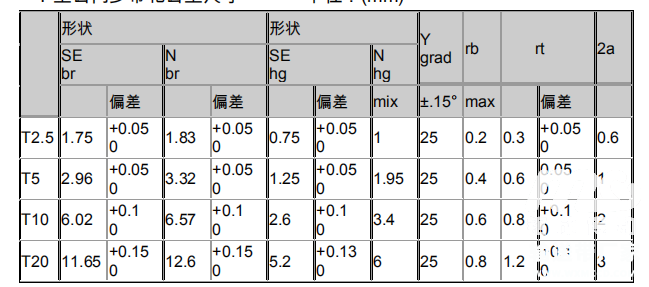

T 型齿同步带轮齿型尺寸 单位：(mm)

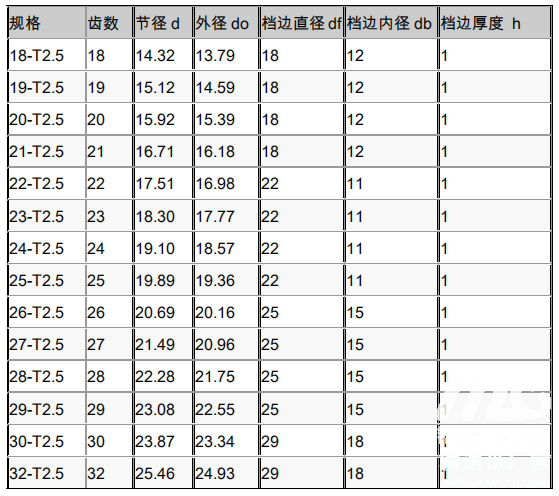

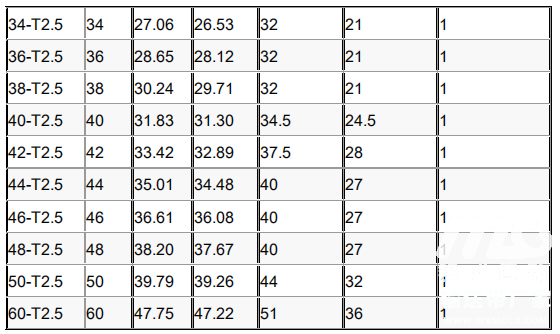

T2.5 型同步带轮尺寸表 单位：(mm)

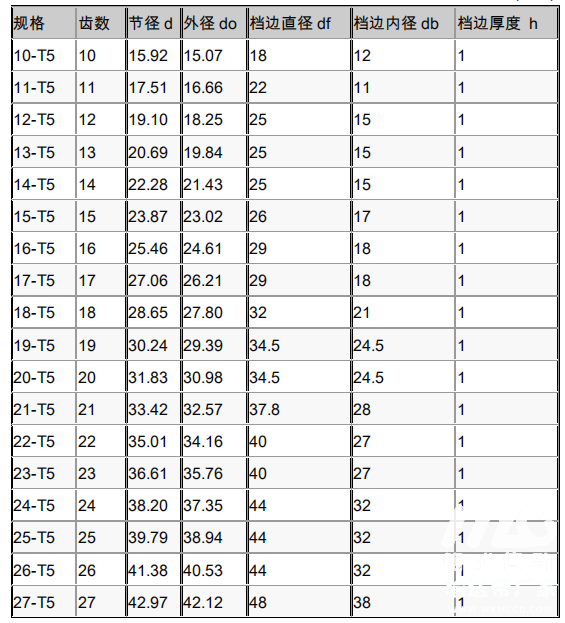

T5 型同步带轮尺寸表 单位：(mm)

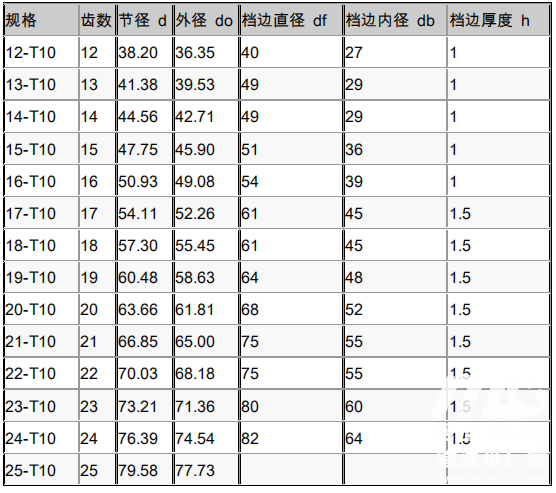

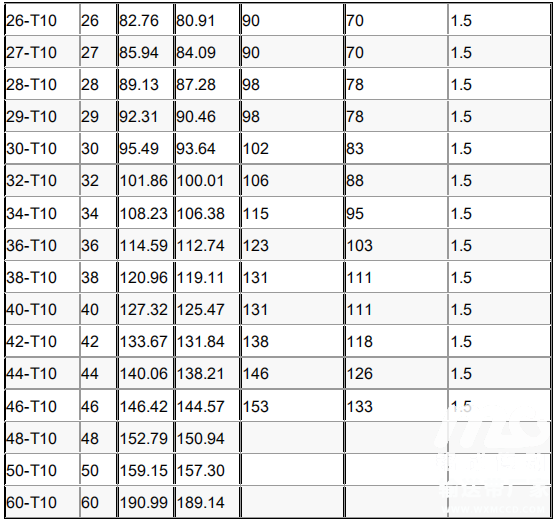

T10 型同步带轮尺寸表 单位：(mm)

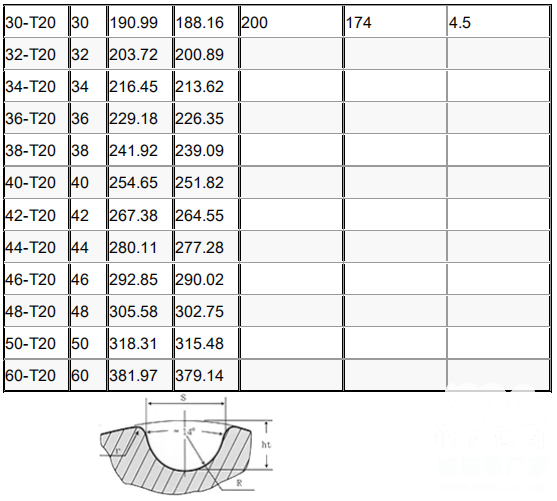

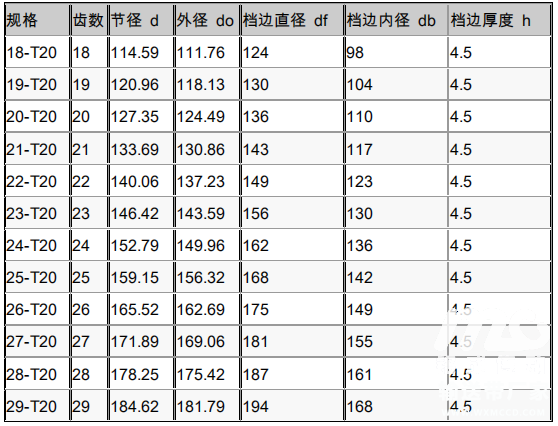

T20 型同步带轮尺寸表 单位：(mm)

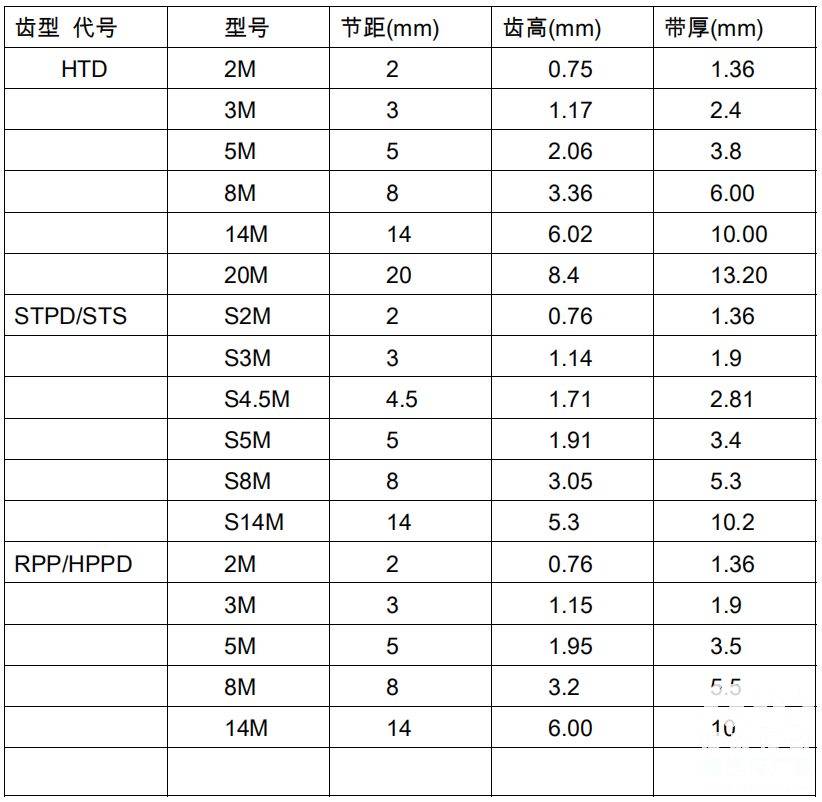

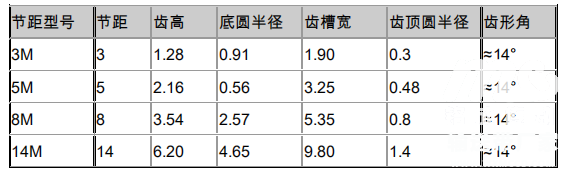

 HTD 同步带轮齿型尺寸 单位

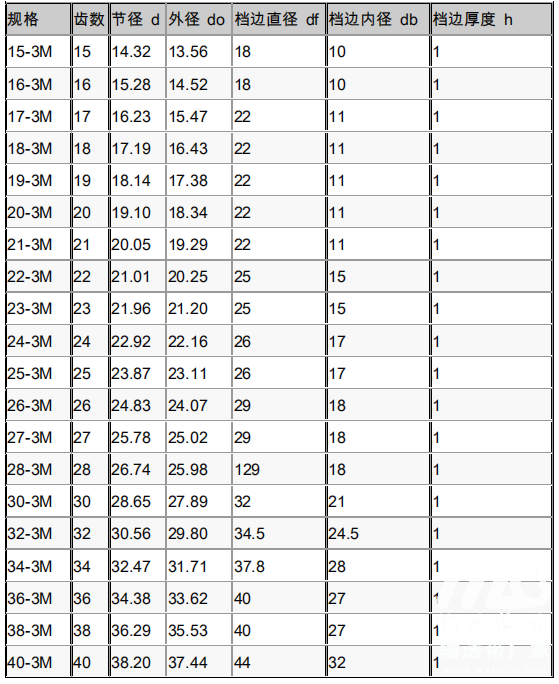

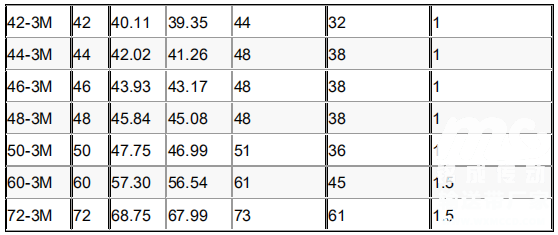

3M 型同步带轮尺寸表 单位：(mm)

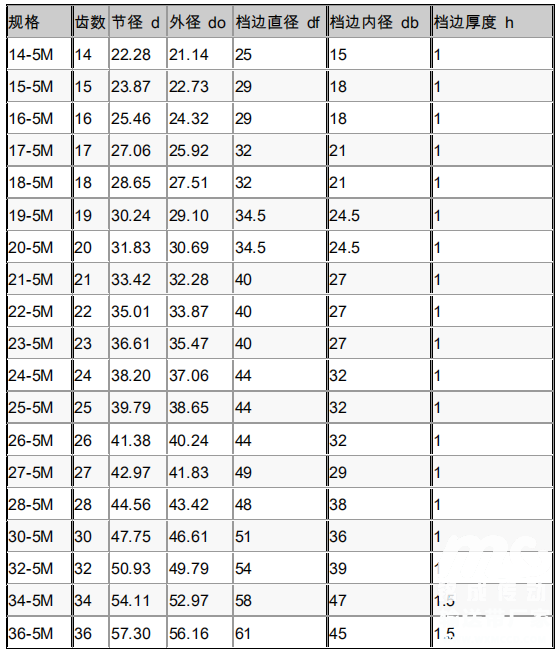

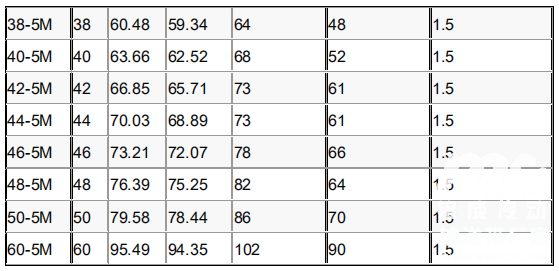

5M 型同步带轮尺寸表 单位：(mm)

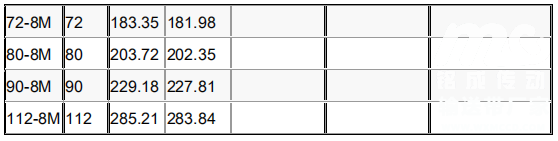

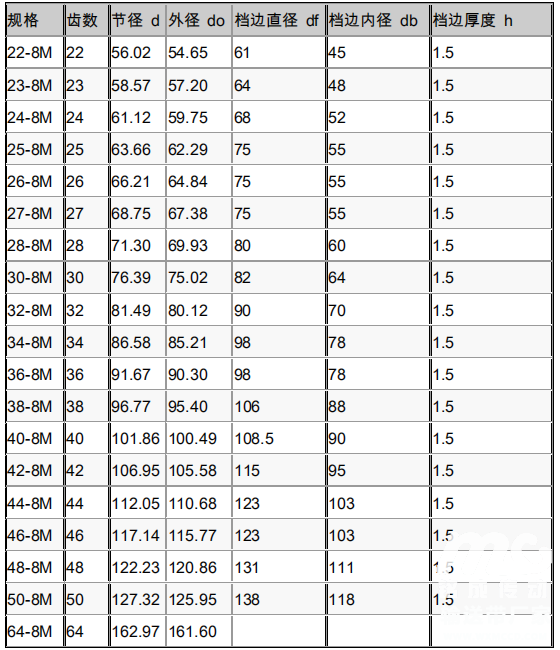

8M 型同步带轮尺寸表 单位：(mm)

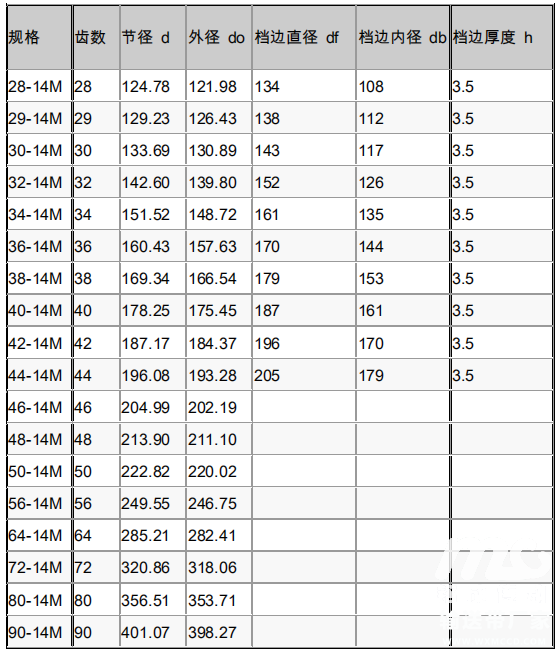

14M 型同步带轮尺寸表 单位：(mm)
