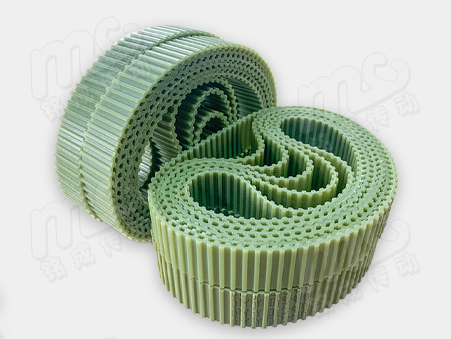

无缝同步带，一般為聚氨酯材质。①传动效率高；传动比准确，角速度恒定，可用于精密传动；②耐油、耐磨，节能；可应用于食品、造纸、化纤、汽車等行业；③传动平稳、能吸振、噪音小；结构紧凑、适合多轴传动。
同步带规格较多，还会被环境和设备等因素而影响，参数仅供参考。
| 梯形齿同步带 | 型号 | 齿距S(mm) | 齿高Hg(mm) | 总厚度H(mm) |
|---|---|---|---|---|
|
MXL | 2.032 | 0.51 | 1.14 |
| XL | 5.08 | 1.27 | 2.3 | |
| L | 9.525 | 1.91 | 3.6 | |
| H | 12.7 | 2.29 | 4.3 | |
| XH | 22.225 | 6.35 | 11.2 | |
| XXH | 31.75 | 9.53 | 15.7 | |
| T2.5 | 2.5 | 0.7 | 1.3 | |
| T5 | 5.0 | 1.2 | 2.2 | |
| T10 | 10.0 | 2.5 | 4.5 | |
| T20 | 20.0 | 5.0 | 8.0 | |
| AT5 | 2.5 | 1.2 | 2.70 | |
| AT10 | 5.3 | 2.5 | 5.0 | |
| AT20 | 10.0 | 5.0 | 8.0 |
| HTD圆弧齿同步带 | 型号 | 齿距S(mm) | 齿高Hg(mm) | 总厚度H(mm) |
|---|---|---|---|---|
|
2M | 2.0 | 0.75 | 1.36 |
| 3M | 3.0 | 1.22 | 2.4 | |
| 5M | 5.0 | 2.06 | 3.8 | |
| 8M | 8.0 | 3.38 | 6.0 | |
| 14M | 14.0 | 6.02 | 10.0 | |
| 20M | 20.0 | 8.4 | 13.2 |
| STD/STS半圆弧齿同步带 | 型号 | 齿距S(mm) | 齿高Hg(mm) | 总厚度H(mm) |
|---|---|---|---|---|
|
S2M | 2.0 | 0.75 | 1.36 |
| S3M | 3.0 | 1.14 | 2.2 | |
| S4.5M | 4.5 | 1.71 | 2.81 | |
| S5M | 5.0 | 1.91 | 3.4 | |
| S8M | 8.0 | 3.05 | 5.3 | |
| S14M | 14.0 | 5.30 | 10.2 |
| RPP/HPPD兔子牙同步带 | 型号 | 齿距S(mm) | 齿高Hg(mm) | 总厚度H(mm) |
|---|---|---|---|---|
|
P2M | 2.0 | 0.76 | 1.36 |
| P3M | 3.0 | 1.15 | 1.9 | |
| P5M | 5.0 | 1.95 | 3.5 | |
| P8M | 8.0 | 3.2 | 5.5 | |
| P14M | 14.0 | 6.0 | 10.0 |
| 梯形齿 | 圆弧齿 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| XL | L | H | XH | XXH | 3M | 5M | 8M | 14M | 20M | |
| 拉伸强度N/mm≥ | 80 | 120 | 270 | 380 | 450 | 90 | 160 | 300 | 400 | 520 |
| 参考力N | 60 | 90 | 220 | 300 | 360 | 70 | 130 | 240 | 320 | 410 |
| 伸長率%≤ | 4.0 | |||||||||
| 背带硬度 | 75±5 | |||||||||
| 包布粘合强度N/mm≥ | 5 | 6.5 | 8 | 10 | 12 | — | 6 | 10 | 12 | 15 |
| 芯绳粘合强度N/mm≥ | 200 | 380 | 600 | 800 | 1500 | — | 400 | 700 | 1200 | 1600 |
| 齿體剪切强度N/mm≥ | 50 | 60 | 70 | 75 | 90 | — | 50 | 60 | 80 | 100 |
该产品属于非标产品，订購请先联系客服或拨打 188-0059-2932
我们拥有丰富的生产加工经验，可提供种类多样的定制化服務，满足您的生产需求。
高耐磨；防止划伤物料；
精准定位；吸风作用；安装金属附件；易于安装假齿；
减小噪音；更加耐磨；防腐蚀；高负载；
表面柔软；保护物料；
增加表面摩擦力；
表面毛毡柔软；能起到保护的作用；
防止跑偏；
该产品属于非标产品，订購请先联系客服或拨打 188-0059-2932
