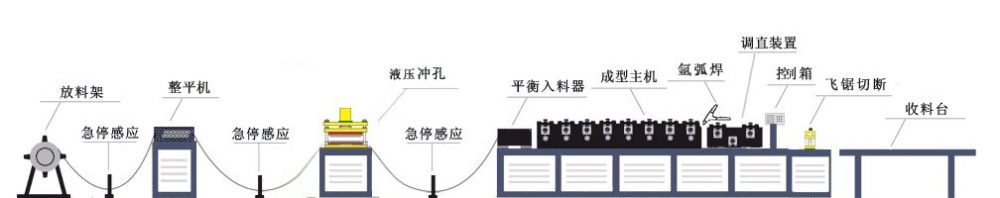

50×60货架立柱冷弯成型机生产線

货架立柱成型机配置参数

一. 货架立柱成型机主机整體配置：

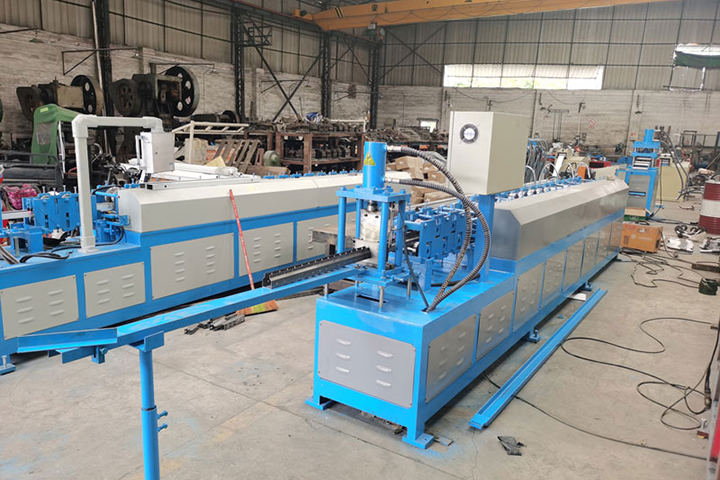

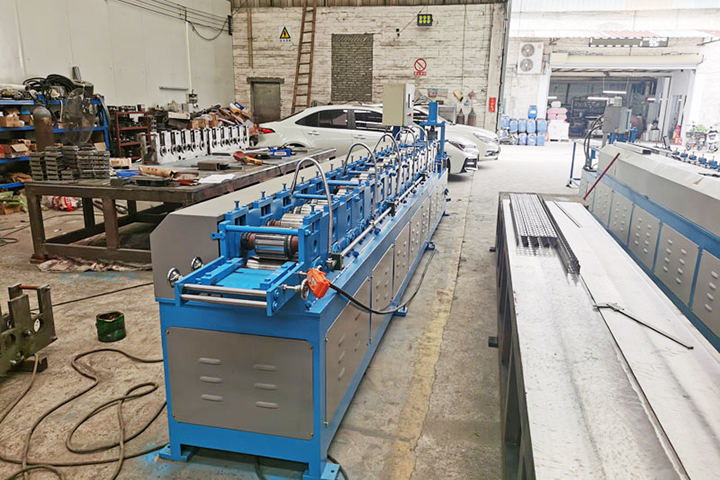

1. 冷弯主机20-22组轧辊，配3米長收料台。
2. 冷弯主机配7.5KW主電机，350波箱，配2KW正亚激光焊机。
3. 机架采用100#方管焊接，机台铺18 mm钢板经龙门飞平面，電脑锣安装基准。
4. 夹板厚22MM,水平轴直径φ48，键 12mm
5. 轧辊材质：采用 Cr12MOV模具钢,热处理：HRC58-60后精密数控加工，
6. 剪切方式，液压切断

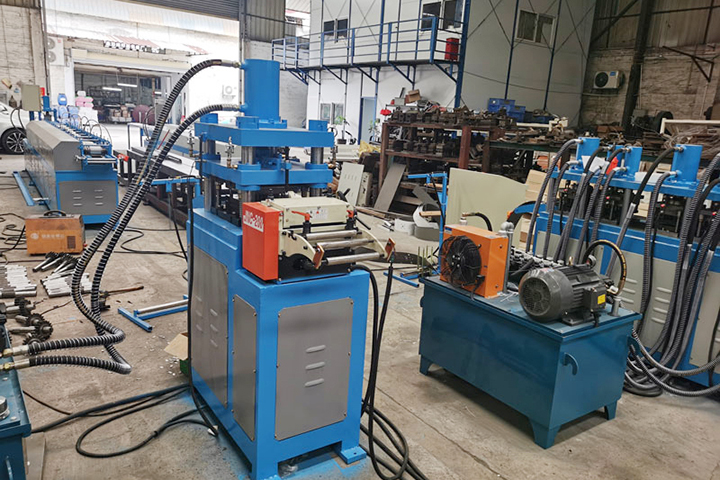

7. 一工位伺服送料机，配复合冲孔模一套，带上下格孔。

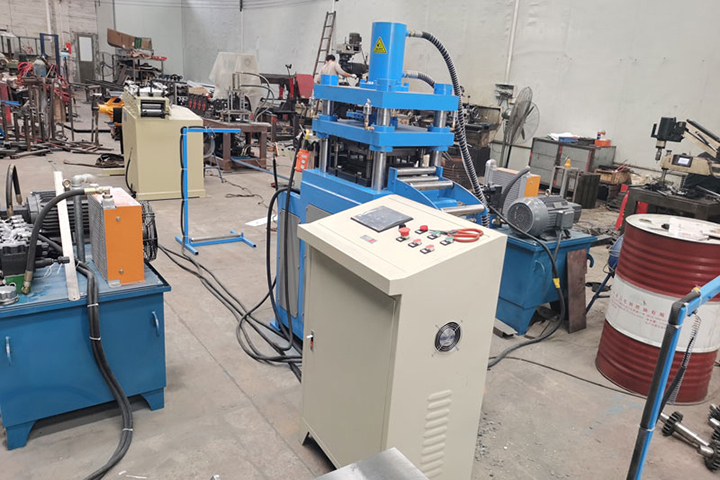

8. 冲孔液压電机采用11KW，配160#油缸。
9. 传动主链带齿，1.2寸链，齿轮厚30 mm。
10. 轴采用上轴6208，下轴6209轴承

二．電控整體配置：

• PLC控制系统，触摸屏操作

三、运行环境：

1. 周围环境温度：-10℃~+40℃；
2. 空气相对湿度：在+40℃时不超过 60％，+25℃时不超过 95％；
3. 没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气體和导電尘埃；
4. 在没有雨雪侵袭的地方；
5. 電源：電压应在 380V ±10%范围内，三相電源不平衡電压应在范围内（電压负序和零序成分都不应超过下序成分的 2%）。频率在 49.5~50.5范围内。
