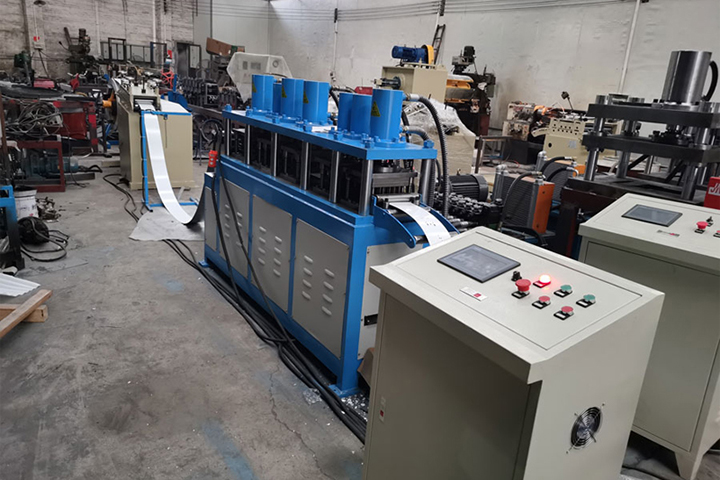

冷弯生产工艺流程：放料-整平-冲孔-成型-切断

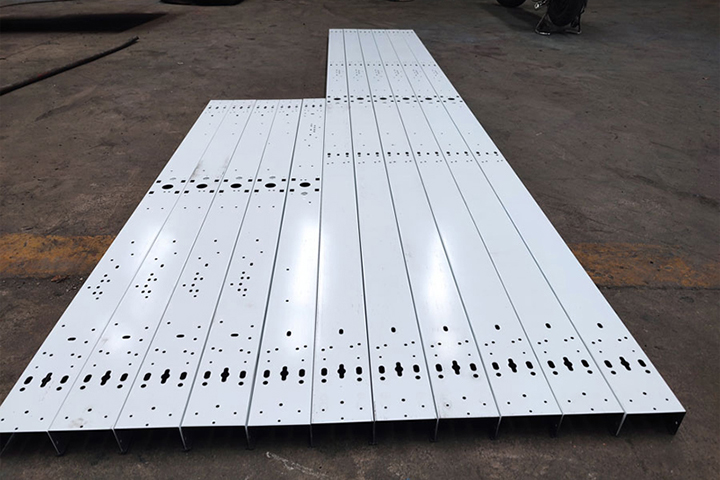

本套線条灯底壳冷弯生产線内置两种生产模式，可生产两种不同長度（1.2米与1.4米），不同孔型的产品，两种产品生产切换方便，只需要在屏幕内切换生产模式即可生产另一款产品。
線条灯底壳冷弯成型机设备参数
| 名称 | 数量 |
| 1.5吨开卷整平一體机 | 1台 |
| 伺服送料机 | 1台 |
| 液压冲孔装置 | 1套（含五个模具） |
| 辊压成型机 | 1台 |
| 切断装置 | 1台 |
| 成品收料架 | 1个 |
| 電气控制系统 | 1套 |

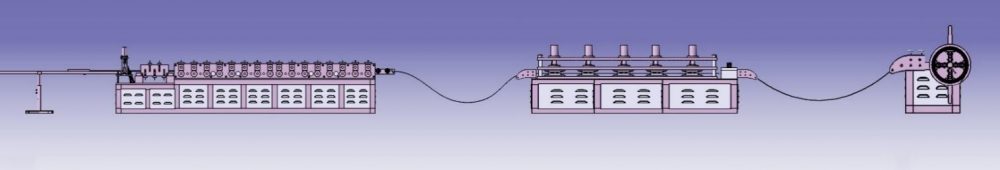

線条灯底壳冷弯成型机生产工艺流程：
开卷→整平→送料→冲孔→成型→切断→收料

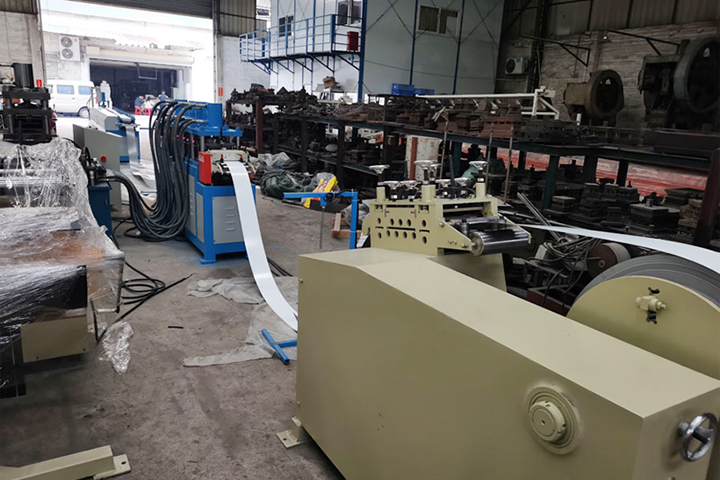

一、开料整平一體机参数：
- 机架结构：悬臂式
- 板料宽度：最大200mm；
- 料卷内径：φ500mm；
- 膨胀方式：手动
- 开卷形式：主动开卷
- 内径涨缩范围ф460-520 mm；
- 料卷最大外径:φ1400mm;
- 承载重量：≤1.5t
- 整平辊数量：6上7下
二、送料机参数
- 功能：伺服精准送料
- 伺服電机功率：1.5KW
- 材料厚度范围：0.5-1.0mm，最大宽度：200mm
- 结构特点：多段式送料，送料模式可以屏幕更改，屏幕设置多种生产模式（生产不同规格产品，只需要在屏幕里切换生产模式），选择不同生产模式后，伺服電机会根据生产模式自动变换送料距离。送料精度高，输送平稳。

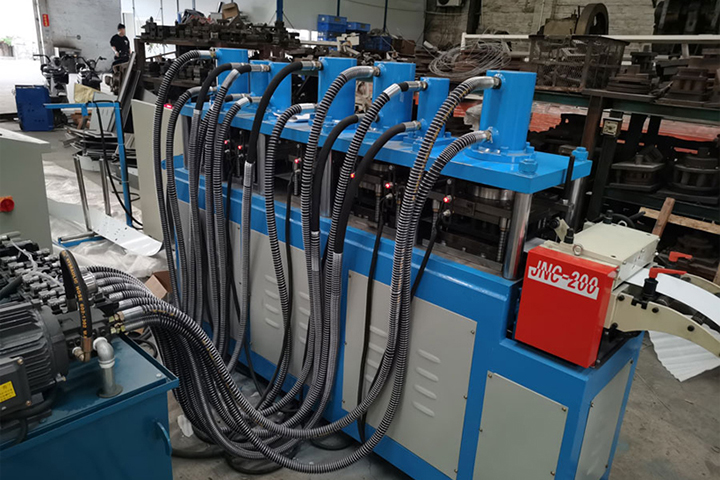

三、冲孔模块参数
- 动力：液压，100#油缸*5个，5.5KW液压電机
- 总成模具：5套。
- 功能：可根据客户要求设计多种冲孔方式，多种切断長度，只需要在屏幕里切换生产模式

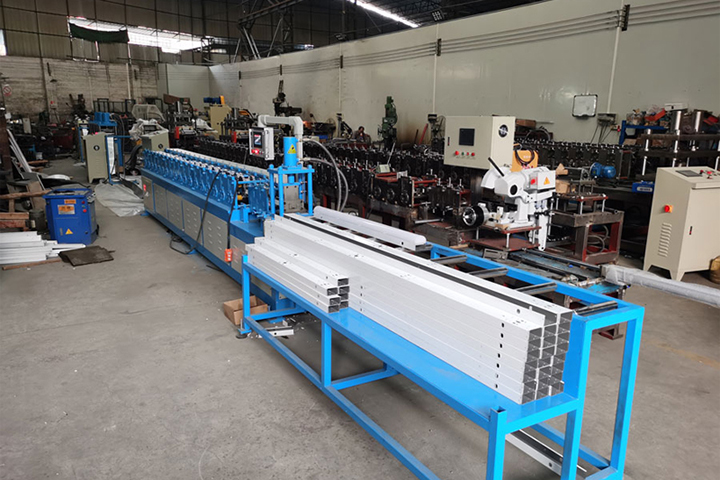

四、冷弯成型机组参数：
- 冷弯轧辊组数：18组，轧辊材质：采用 Cr12moaV模具钢,热处理：HRC58-60，精車轧辊表面，后镀硬铬
- 5.5KW電机，250减速机。
- 机架采用100#槽钢焊接，机台铺20 mm钢板经龙门飞平面，電脑锣安装基准。
- 夹板厚22MM,精磨平面，水平轴直径φ42，键2mm
- 冷弯轧辊材质：采用Cr12mov模具钢,热处理：HRC58-60，精車轧辊表面后（镀硬铬）。
- 传动主链带齿，1寸链，齿轮厚30mm。
- 轴采用上轴2007，下轴2008轴承
五、切断模块：
- 数控定長方式.
- 刀模采用Cr12mov模具钢.
- 80#油缸，3.75KW液压電机

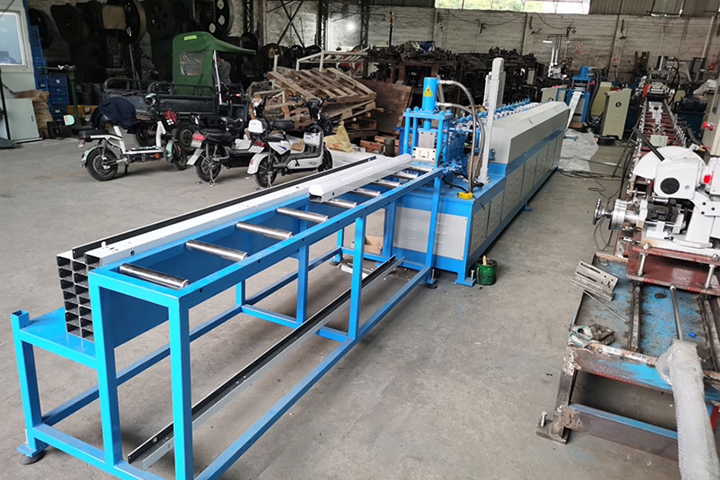

六、收料台
- 平板平台，長3000mm，宽1000mm
