超市仓储货架生产设备_仓库货架层板冷弯成型机

​一、货架层板冷弯成型主机配置表：

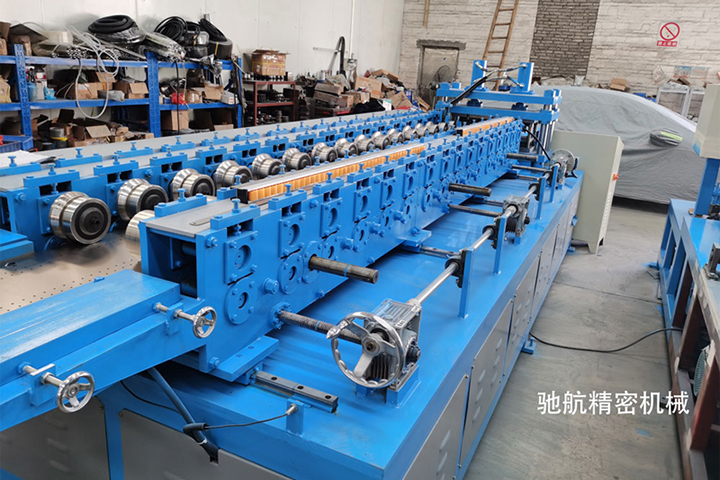

1.  主机30组轧辊，配1.5米長收料台。

2.  机架采用100#方管焊接，机台导轨部位铺25mm钢板经龙门飞平面，電脑锣安装基准。

3. 主机配11KW摆線针减速机。

4. 夹板厚25MM, 精磨平面，水平轴直径φ40，键 12mm

5. 轧辊材质：采用 9Cr2mo模具钢,热处理：HRC58-60，精車轧辊表面。

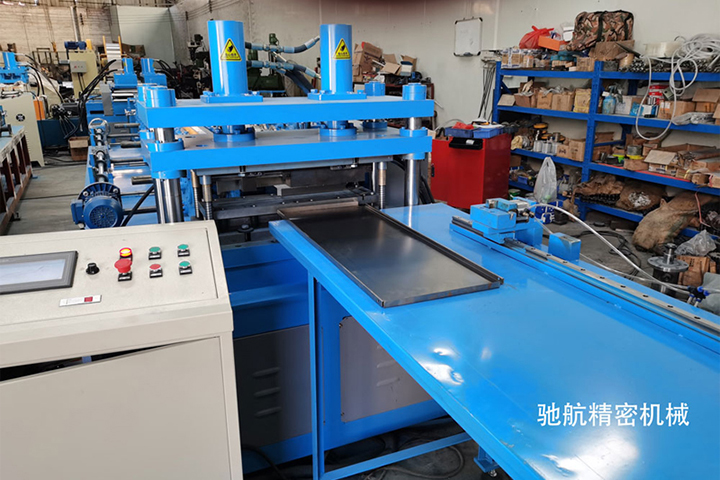

6. 剪切折边， 刀模采用Cr12mov模具钢，125#油缸，5.5KW液压電机。

7. 两工位伺服送料机，配冲缺口模两套，3.75液压電机，100#油缸。

8. 传动主链带齿，1.2寸链，齿轮厚30 mm。

9. 轴采用上轴6208，下轴6208轴承

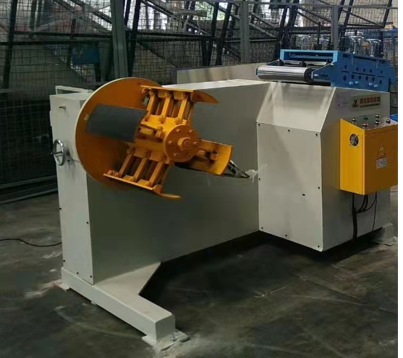

10. 主机配分體式，600MM宽，3T二合一分體整平放料架



二、货架层板生产设备主要電器组成

PLC控制系统，操作触摸屏幕，变频器，伺服電机，液压系统等。

三、货架层板生产设备运行环境要求

1.  周围环境温度：-10℃~+40℃；

2.  空气相对湿度：在+40℃时不超过 60％，+25℃时不超过 95％；

3.  没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气體和导電尘埃；

4.  在没有雨雪侵袭的地方；

5.  電源：電压应在 380V ±10%范围内，三相電源不平衡電压应在范围内（電压负序和零序成分都不应超过下序成分的 2%）。频率在 49.5~50.5范围内。
